Цанговый фитинг: все, что нужно знать о его неоспоримых преимуществах

Так, надо соединить две трубки. Что делать? Сразу в голове всплывают какие-то сложные картины. Сварка, паяльник, клей, какие-то муфты, которые надо крутить двумя ключами до посинения... В общем, мрак. Особенно если ты не профессиональный сантехник или монтажник, а просто, ну, человек, которому надо что-то починить в гараже или на даче.

И вот тут на сцену выходит он. Простой, как три копейки, и гениальный, как все простое. Я говорю про фитинг цанговый. Эта маленькая штуковина, честно говоря, измени ла мой взгляд на все эти сантехнические и пневматические дела. Навсегда. Раньше казалось, что любое соединение это целая история с подготовкой, инструментами, потом уборкой... а тут раз, и готово.

Так в чем же фокус? Разбираем конструкцию и принцип работы

Смотришь на него – ну, кусок пластика или металла. Что в нем такого? А вся магия, как обычно, внутри. И она до безобразия проста, вот почему это так круто работает. Внутри каждого такого фитинга, по сути, три главных элемента.

Корпус. Ну это понятно, внешняя оболочка. Бывает прямой, угловой, тройник, вообще какой угодно формы, под любую задачу. Делают их из латуни (часто никелированной, чтоб блестела и не ржавела), нержавейки или всяких хитрых полимеров, типа, для агрессивных сред или просто чтобы было дешевле.

А вот дальше самое интересное. Цанга. Это, короче, такое специальное разрезное колечко с острыми зубчиками внутри. Обычно из нержавеющей стали. Эти зубчики смотрят в одну сторону. Когда ты вставляешь в фитинг трубку (полиуретановую, полиамидную, неважно), она легко скользит мимо этих зубчиков, они как бы расходятся и пропускают ее. А вот если попытаться вытащить трубку обратно... всё. Зубчики моментально впиваются в стенку трубки и держат ее мертвой хваткой. Чем сильнее тянешь – тем крепче они вгрызаются. Гениально же, ну?!

И вот вам первое и, возможно, главное преимущество монтаж за три секунды. Буквально. Вставил и забыл. Никаких тебе ключей, фум-ленты, пакли, сварки и прочего средневековья.

И третий кит, на котором все держится уплотнительное кольцо. Обычно из каучука (NBR) или других эластомеров. Оно стоит сразу за цангой, и когда трубка проходит сквозь него, оно плотно-плотно ее обжимает, создавая абсолютно герметичное соединение. Ни капли воздуха, ни капли жидкости не пройдет. Проверено.

Весь процесс монтажа выглядит так, что даже ребенок справится. Серьезно.

1. Берешь трубку. Отрезаешь ее. Важно – отрезать ровно, под 90 градусов. Специальным резаком это делать идеально, но можно и острым ножом, если руки прямые. Кривой срез может повредить уплотнитель.
2. Проверяешь срез. Чтобы не было заусенцев, всякой грязи и прочего мусора. Чистота – залог герметичности.
3. Вставляешь трубку в фитинг. Просто вставляешь. С небольшим усилием, до упора. Ты почувствуешь, как она сначала пройдет через уплотнительное кольцо, а потом щелкнет, пройдя через цангу.
4. Слегка дергаешь трубку назад. Просто чтобы убедиться, что зубцы цанги ее схватили. Не выдергивается? Отлично.

Всё! Всё!!! Можно подавать давление и работать. Никакого ожидания, пока высохнет клей, никакого остывания сварного шва. Никаких двух газовых ключей и адских усилий, чтобы затянуть компрессионную муфту, боясь сорвать резьбу.

А теперь вишенка на торте. Демонтаж. Что если ты ошибся с длиной трубки? Или нужно переделать всю систему? Со сваркой или пресс-фитингами ответ один – резать и выбрасывать. А тут... ты просто нажимаешь на специальное освобождающее кольцо (это, по сути, внешняя часть цанги), зубчики утапливаются, освобождая трубку, и ты ее спокойно вытаскиваешь. Без повреждений. Ни трубки, ни фитинга.

Многоразовость это не просто удобно. Это экономия твоих денег и времени. Ошибся с длиной трубки? Не проблема. Вынул, отрезал заново, вставил. Никаких потерь.

Эта особенность делает цанговый фитинг просто незаменимым для временных конструкций, для стендов на выставках, для каких-то тестовых сборок, да и вообще везде, где возможны изменения. Да что там, даже в стационарной системе это мега-удобно. Нужно заменить какой-то компонент? Отщелкнул две трубки, поставил новый, защелкнул обратно. Пять минут. А не полдня с болгаркой и сварочником.

Скорость и простота главные козыри

Давайте начистоту. В современном мире время это деньги. И когда ты можешь собрать сложную пневматическую или гидравлическую линию в десять раз быстрее, чем традиционными методами, это уже не просто удобство, это прямое конкурентное преимущество. Представьте себе конвейер на производстве. Пробило пневмотрубку. При использовании старых методов это остановка линии, вызов ремонтной бригады, сварка или замена целого участка... часы простоя. С цанговыми фитингами любой оператор может взять кусок трубки, отрезать нужную длину, выщелкнуть старый кусок и вставить новый. Минуты. Разница колоссальная.

Или вот еще пример из жизни. Гараж. Нужно сделать воздушную разводку от компрессора к разным точкам – для подкачки колес, для пневмоинструмента, для продувки. Раньше это был бы геморрой с металлическими трубами, резьбами, уплотнителями. Сегодня – берешь бухту полиамидной трубки, пачку цанговых тройников и уголков, и за час, не торопясь, собираешь всю систему. Без шума, пыли и специальных навыков. Просто как конструктор Лего для взрослых.

Забудьте про громоздкий ящик с инструментами. Для монтажа цанговых фитингов вам нужны только ваши руки и, в идеале, труборез. Всё остальное лишнее.

Эта простота убираетпорог входа. Тебе не нужно быть сертифицированным сварщиком или опытным сантехником, чтобы сделать надежное соединение. Это открывает двери для DIY-щиков (сделай сам), для небольших мастерских, для всех, кто хочет сделать что-то своими руками, но боится сложных технологий. И это, я считаю, просто прекрасно.

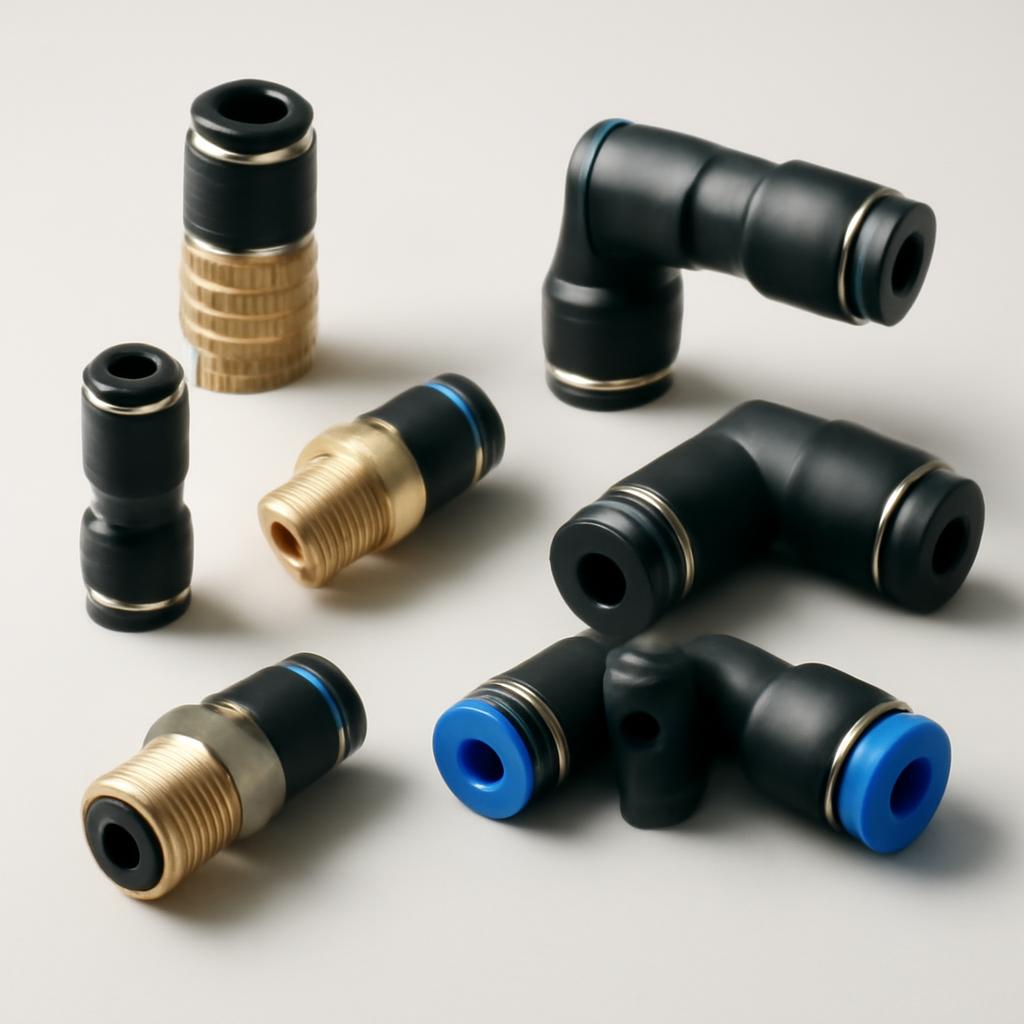

Вот так выглядит это многообразие прямые, угловые, тройники, на любой вкус и для любой задачи

Конечно, кто-то скажет – а как же надежность? Все эти пластиковые штучки... выдержат ли они давление? Об этом мы еще поговорим, но если коротко – да, еще как выдержат. Современные материалы и продуманная конструкция позволяют им работать при давлениях в 10-15-20 бар и даже выше, в зависимости от модели и производителя. Для большинства пневматических систем этого хватает с огромным запасом.

Надежность и универсальность: где они реально рулят?

Окей, с простотой разобрались. Это очевидно. Но тут у любого здравомыслящего человека возникает вопрос. А оно... ну... не отвалится? Вся эта быстрота и легкость обычно идет рука об руку с какой-то хлипкостью. Так вот, с цанговыми фитингами это вообще не тот случай. Это, можно сказать, приятное исключение из правил.

Надежность тут заложена в саму конструкцию. Как я уже говорил, за механическое удержание отвечает стальная цанга с острыми зубьями. Она впивается в трубку и держит ее. А за герметичность отдельное уплотнительное кольцо. То есть, функции разделены. Это не как в резьбовом соединении, где ты затягиваешь резьбу и одновременно сжимаешь уплотнитель, и если не дотянул течет, перетянул сорвал резьбу. Тут все проще и, как ни странно, надежнее.

Поверьте, в большинстве случаев при критической нагрузке скорее лопнет сама трубка где-то рядом, чем ее вырвет из качественного цангового фитинга.

Конечно, есть нюансы. Важно, чтобы трубка была совместима с фитингом. По диаметру (это само собой) и по материалу. Нельзя в фитинг для жесткой полиамидной трубки пихать мягкий силиконовый шланг и ждать чуда. Не будет его. Трубка должна иметь достаточно жесткую стенку, чтобы цанга могла за нее зацепиться, а уплотнитель плотно обжать. Самые популярные материалы для трубок это полиуретан (PU), полиамид (PA), полиэтилен (PE), тефлон (PTFE). Под каждый материал и задачу есть свои фитинги.

И вот мы плавно подошли к универсальности. Где же вся эта красота применяется? Да практически везде, где нет каких-то запредельных температур и давлений. Изначально, конечно, это была чисто пневматическая тема.

• Пневматика. Это их родная стихия. Пневмоцилиндры, распределители, блоки подготовки воздуха, пневмоинструмент, автоматизированные линии на заводах везде, где есть сжатый воздух, вы найдете эти фитинги. Они там просто как рыбы в воде.
• Системы водоснабжения и СОЖ. Да, для воды и других жидкостей они тоже подходят. Системы охлаждения станков, подача смазывающе-охлаждающих жидкостей, разводка воды в лабораториях, системы туманообразования в теплицах, даже в некоторых бытовых фильтрах для воды они стоят.
• Пищевая промышленность. Существуют специальные серии фитингов из нержавеющей стали или пищевого пластика. Они используются в линиях розлива напитков, молока, в оборудовании для производства продуктов. Их главный плюс тут возможность быстрой разборки для промывки и дезинфекции.
• Химическая промышленность. Для работы с агрессивными средами делают фитинги из специальных химостойких полимеров. Это, конечно, уже более узкоспециализированная история, но она есть.
• Автомобилестроение. Пневматические тормозные системы грузовиков, системы центральной смазки, топливные магистрали низкого давления и тут они нашли свое место.

Короче говоря, сфера применения огромна. От гигантского завода до маленькой мастерской в гараже. Эта универсальность и подкупает.

Сравнение с динозаврами: цанга против старой школы

Чтобы было понятнее, насколько цанговый фитинг крут, давайте просто сравним его с другими популярными типами соединений. Без лишних слов, просто таблица.

Параметр	Фитинг цанговый	Резьбовое соединение	Сварное/паяное	Компрессионный фитинг
Скорость монтажа	Молниеносно (секунды)	Медленно (минуты)	Очень медленно (десятки минут)	Средне (минуты)
Требования к навыкам	Никаких	Нужен опыт (уплотнение, момент затяжки)	Высокая квалификация (сварщик)	Нужен опыт (правильная затяжка)
Необходимый инструмент	Труборез (желательно)	Два ключа, уплотнитель (фум, пакля)	Сварочный аппарат, горелка, электроды/припой	Два ключа
Многоразовость	Высокая (десятки циклов)	Ограниченная (риск повредить резьбу)	Никакая (только срезать)	Низкая (обжимное кольцо деформируется)
Стойкость к вибрациям	Очень высокая	Низкая (резьба может самооткручиваться)	Максимальная	Высокая

Сравнительная таблица различных типов соединений

Как видно из таблицы, по совокупности факторов скорость, простота, возможность повторного использования цанговый фитинг просто кладет на лопатки большинство конкурентов. Да, сварка выдержит большее давление и температуру, но какой ценой? Для 90% задач в пневматике и гидравлике низкого давления возможности цанги более чем достаточны.

Выбор материала фитинга это не прихоть, а необходимость. Латунь для воздуха и воды, нержавейка для пищепрома и химии, пластик для удешевления или специфических задач. Неправильный выбор может привести к быстрой коррозии или разрушению.

Вот, кстати, примерное распределение использования цанговых фитингов по отраслям. Конечно, цифры условные, но общую картину они дают.

Примерное распределение сфер применения цанговых фитингов

Эта диаграмма наглядно показывает, что хоть пневматика и остается королевой, эти маленькие соединители активно захватывают и другие рынки. И это абсолютно логично. Когда у тебя есть простое, дешевое и надежное решение, глупо им не пользоваться.

Как выбрать тот самый фитинг и на что обращать внимание

Казалось бы, все просто. Купил и поставил. Но нет. Как и в любом деле, тут есть свои дьяволы в деталях. И чтобы потом не бегать с мыльным раствором в поисках утечки воздуха или, что хуже, не затопить мастерскую, стоит немного... ну, хотя бы чуть-чуть... заморочиться с выбором. На самом деле, когда ты заходишь в каталог или на сайт какого-нибудь поставщика, на тебя вываливается такое количество вариантов пластиковые, латунные, нержавеющие, прямые, кривые, с резьбой такой, с резьбой сякой, что мозг начинает немного плавиться. Но паниковать не надо. Сейчас все по полочкам разложим.

Главных критериев выбора, по сути, всего три. Это материал, форма и размер. Всё остальное уже производные.

Материал: пластик, латунь или нержавейка?

Это, пожалуй, самый важный пункт, от которого зависит и цена, и надежность, и вообще всё. Неправильно выбранный материал это бомба замедленного действия под вашей системой.

1. Пластиковые (полимерные) фитинги. Самый бюджетный вариант. Легкие, не боятся коррозии (в смысле, не ржавеют), вполне себе держат давление для большинства бытовых и гаражных задач. Часто их делают из ацетальной смолы (ПОМ). Но у них есть и минусы они не любят высоких температур и боятся ультрафиолета (на солнце могут стать хрупкими). И, честно говоря, механическая прочность у них ниже, чем у металла. Сломать такой фитинг, случайно наступив на него, как нечего делать. Идеально для простых пневматических систем в помещении, где нет экстрима.
2. Латунные (обычно никелированные). Это золотая середина. Рабочая лошадка. Они значительно прочнее пластика, держат более высокое давление и температуру. Никелированное покрытие защищает латунь от окисления и придает им такой... солидный, профессиональный вид. 90% всей промышленной пневматики собрано именно на таких фитингах. Они не сильно дороже пластика, но по надежности это уже совсем другой уровень.
3. Нержавеющая сталь. Это элита. Топ-уровень. Максимальная прочность, стойкость к запредельным температурам и давлениям, абсолютная устойчивость к коррозии и большинству химикатов. Их стихия пищевая промышленность (молоко, соки), медицина, фармацевтика, агрессивные химические производства. Везде, где важна стерильность и стойкость. Ну и цена, конечно, у них соответствующая. Для гаража ставить нержавейку это как из пушки по воробьям стрелять. Хотя... если деньги есть, почему бы и нет )

Чтобы не быть голословным, я тут накидал простенькую табличку, чтобы все было наглядно.

Материал	Цена	Рабочее давление (среднее)	Температурный диапазон	Основное применение
Пластик (ПОМ)	Низкая	до 10 бар	0°C до +60°C	Бытовая пневматика, хобби, системы вакуума
Латунь никелированная	Средняя	до 15-20 бар	-20°C до +80°C	Промышленная пневматика, автоматизация, СОЖ
Нержавеющая сталь (AISI 316L)	Высокая	до 25 бар и выше	-40°C до +200°C	Пищевая, химическая, медицинская промышленность

Сравнение характеристик фитингов из разных материалов

Форма, размер и резьба не менее важно!

С материалом определились. Теперь геометрия. Тут все проще, потому что диктуется вашей задачей. Нужно соединить две трубки по прямой? Берем прямой фитинг (муфту). Нужно повернуть на 90 градусов? Берем уголок. Нужно развести поток на две линии? Берем тройник (Т-образный) или Y-образный разветвитель. Тут фантазия ограничена только вашей схемой. Ассортимент форм-факторов просто гигантский.

Ключевой момент при выборе размера фитинг подбирается под ВНЕШНИЙ диаметр трубки. Если у вас трубка 8 мм, то и фитинг нужен на 8 мм. Не на внутренний, не на средний, а именно на внешний! Это самая частая ошибка новичков.

И последний момент резьба. Очень часто фитинг с одной стороны имеет цанговый зажим, а с другой резьбу для вкручивания в какой-нибудь клапан, цилиндр или пистолет. И вот тут надо быть внимательным. Резьбы бывают:

• Метрические (M). Например, M5, M6. Чаще всего встречаются на миниатюрной пневматике.
• Трубные цилиндрические (G или BSPP). Самая распространенная в Европе и у нас. Например, G1/8, G1/4. Требует уплотнительного кольца или шайбы.
• Трубные конические (R или BSPT). Тоже очень популярная. Коническая форма сама по себе обеспечивает уплотнение при закручивании, но обычно все равно используют фум-ленту или герметик для надежности.

Если вы не знаете, какая у вас резьба, лучше взять старый фитинг и пойти с ним в магазин. Или хотя бы замерить диаметр штангенциркулем и посмотреть по таблицам в интернете. Попытка вкрутить R1/4 в G1/4 закончится плохо. Поверьте на слово.

Так что да, выбор есть. Но если подходить к нему с умом, то ничего сложного. Для 90% случаев вам подойдет никелированная латунь с нужной резьбой и под нужный диаметр трубки. Это беспроигрышный вариант.

Частые ошибки и лайфхаки: как не испортить все в последний момент

Вот ты все купил, все красивое, блестит... начинаешь собирать, а оно... пшшшшш. Знакомая ситуация? Блин, как же это бесит. Ты вроде все сделал правильно, а оно травит воздух или капает. В 99% случаев проблема не в фитинге, а в руках и в мелочах, на которые мы забиваем. Так что давай разберем главные грабли, чтобы на них не наступать.

Ошибка №1: Кривой срез трубки. Это просто альфа и омега всех проблем. Главный враг герметичности. Если ты отрезал трубку под углом, или еще хуже ножницами, которые ее смяли, то уплотнительное кольцо внутри фитинга просто не сможет нормально ее обжать. Будет щель. И будет утечка. Всегда. Используй специальный труборез. Он стоит копейки, но сэкономит тебе километры нервов. Нет трубореза? Возьми самый острый канцелярский нож и режь на ровной поверхности, вращая трубку. Ножницы? Забудьте. Они сминают трубку и делают ее овальной. Это приговор.

Ошибка №2: Грязь и царапины. Перед тем как вставить трубку в фитинг, протри ее конец! Пыль, стружка, песок любая мелкая фигня может попасть под уплотнитель и нарушить герметичность. Еще хуже продольные царапины на трубке. Если ты тащил ее по бетонному полу, и на ней остались глубокие борозды, то никакой уплотнитель не спасет. Это готовый канал для утечки. Трубка в месте соединения должна быть идеально гладкой и чистой.

Ошибка №3: Не до конца вставлена трубка.Да я вроде вставил... это не аргумент. Трубку нужно вставлять с усилием, до явного упора. Ты должен почувствовать два этапа: сначала легкое сопротивление уплотнительного кольца, а потом более глухой щелчок, когда трубка проходит через лепестки цанги и упирается в дно фитинга. Не уверен? Слегка потяни трубку назад. Если она сидит мертво все окей. Если есть люфт или она вытаскивается ты не дожал.

Основные "виновники" утечек в цанговых системах. Как видите, почти все связано с подготовкой трубки.

А теперь пара лайфхаков от бывалых:

• Маленькая хитрость. Если трубка очень туго входит в фитинг (особенно большого диаметра), можно слегка смочить ее конец водой. Не маслом! Масло может со временем разъесть некоторые типы уплотнителей (хотя NBR, который стоит в большинстве, маслостойкий, но лучше не рисковать).
• Контрольная метка. Если собираешь что-то ответственное, сделай так: вставь трубку в один фитинг до упора, а потом вытащи. На ней останется след от цанги. Замерь это расстояние. Теперь, когда будешь собирать систему начисто, можешь ставить маркером метку на каждой трубке. Вставляешь до тех пор, пока метка не скроется в фитинге. 100% гарантия, что трубка на месте.
• Защита от вибрации. Хоть цанги и хорошо держат вибрацию, но если у тебя трубка идет к какому-то сильно вибрирующему инструменту, лучше закрепить ее хомутом в 5-10 сантиметрах от фитинга. Это снимет лишнюю нагрузку с соединения.

Короче, ничего сверхъестественного. Просто аккуратность. И все будет работать как часы, без всякихпшшшш.

Ответы на частые вопросы (FAQ)

Об авторе

Более 10 лет в области промышленной автоматизации и гидравлических систем. Прошел путь от инженера до соучредителя компании, поставляющей сложные пневматические линии для конвейеров. Убежден, что надежность системы кроется в мелочах, и правильный выбор соединительного элемента одна из таких ключевых мелочей. В свободное время любит возиться с техникой в собственном гараже, где все, конечно же, собрано на цангах.

• Проектирование и монтаж пневматических систем.
• Подбор компонентов для гидравлики и пневматики.
• Диагностика и устранение неисправностей в промышленных линиях.
• Практический опыт работы с различными типами фитингов.

Все рекомендации в данной статье основаны на личном опыте автора и не являются официальной технической документацией.

Заключение

Ну что, подведем итоги? Цанговый фитинг это не просто деталь, это целая философия. Философия простоты, скорости и эффективности. Это гениальное решение, которое экономит ваше время, нервы и деньги, позволяя собирать надежные системы без сварки, клея и целого ящика инструментов. По сути, это такой конструктор для взрослых, который превращает сложную задачу в увлекательный процесс.

Главное, что нужно запомнить: всегда режьте трубку ровно, следите за чистотой соединения и правильно подбирайте материал фитинга под свою задачу. Не стоит ставить дешевый пластик туда, где нужна прочность никелированной латуни. Эти простые правила залог долгой и беспроблемной работы вашей системы.

Так что хватит бояться всех этих трубок и шлангов! В следующий раз, когда вам понадобится что-то соединить, вспомните про эту маленькую, но очень крутую штуку. Попробуйте, и я уверен, вы больше никогда не вернетесь к старым, неудобным методам. Действуйте!
