Представьте, что вы наблюдаете за конвейером на заводе: гладкое движение деталей, точные манипуляции роботов, и всё это без лишнего шума или сложных механизмов. Именно такие сцены часто скрывают за собой работу пневмоцилиндров, которые превращают сжатый воздух в механическую силу. Давайте вместе разберёмся, почему пневмоцилиндры стали неотъемлемой частью современной промышленности, и как они могут упростить вашу повседневную задачу, будь то сборка оборудования или автоматизация процессов.
В мире, где эффективность на первом месте, пневмоцилиндры предлагают простой и надёжный способ преобразования энергии. Они используют давление воздуха для создания линейного или углового движения, что делает их идеальными для задач, требующих повторяемости и безопасности. Если вы новичок в пневматике, не волнуйтесь — мы пройдёмся по основам шаг за шагом, чтобы вы почувствовали себя увереннее. А для тех, кто уже знаком с темой, добавим нюансы, основанные на стандартах и реальных примерах из практики.
Чтобы лучше понять суть, вспомним забавный факт: в 19 веке пневматика казалась чем-то из фантастики, как паровые машины в эпоху Диккенса. Но сегодня, благодаря эволюции материалов и дизайна, пневмоцилиндры работают везде — от упаковки продуктов до медицинского оборудования. Давайте начнём с базового определения: пневмоцилиндр — это исполнительный механизм пневматической системы, который преобразует потенциальную энергию сжатого газа (обычно воздуха) в механическую работу. Согласно стандарту 15552, это устройство состоит из цилиндрического корпуса, поршня и штока, где давление воздуха толкает поршень, создавая движение.

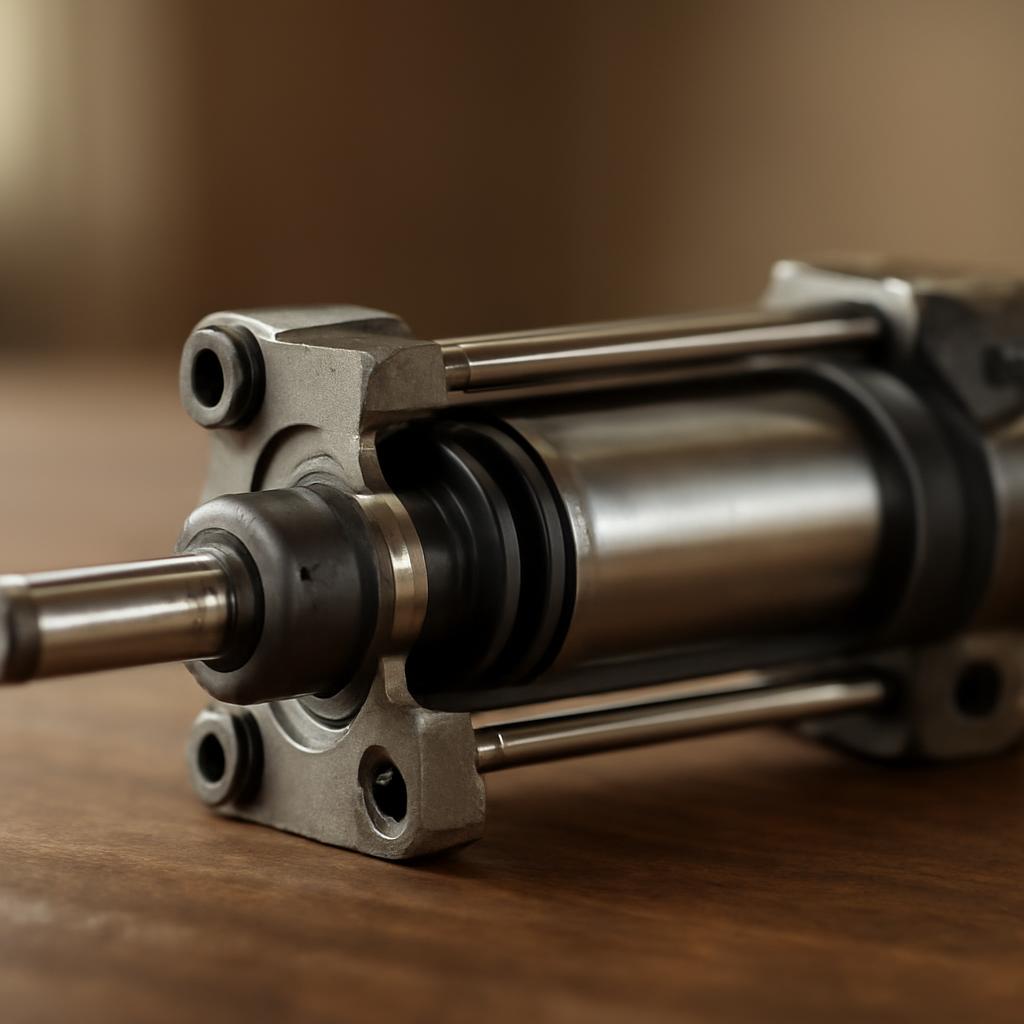

Схема базового пневмоцилиндра, иллюстрирующая принцип работы с использованием сжатого воздуха
Принцип работы пневмоцилиндров: от теории к практике
Давайте разберём, как именно функционируют пневмоцилиндры, чтобы вы могли представить это в действии. Всё начинается с компрессора, который нагнетает воздух в систему. Этот воздух поступает в цилиндр через клапаны, создавая давление на поршень. Поршень, в свою очередь, соединён со штоком, который выходит наружу и передаёт усилие на внешний объект. Когда давление снимается, пружина или обратный поток воздуха возвращает поршень в исходное положение. Просто, правда? Это напоминает дыхание: вдох — движение вперёд, выдох — возврат.
Согласно исследованиям Международной федерации пневматики (), принцип работы основан на законе Бойля-Мариотта, где объём газа обратно пропорционален давлению при постоянной температуре. В практике это значит, что для расчёта силы толчка ( = ×, где — давление, — площадь поршня) нужно учитывать параметры системы. Допустим, вы проектируете конвейер: при давлении 6 бар и диаметре поршня 50 мм сила составит около 1200 Н — достаточно, чтобы поднять деталь весом 120 кг. Но помните об ограничениях: воздух сжимаем, так что движение может быть не таким жёстким, как у гидравлики, и требует фильтров для чистоты.
«Пневмоцилиндры обеспечивают до 80% автоматизации в лёгкой промышленности благодаря своей простоте и низкой стоимости обслуживания», — отмечает эксперт по пневматике в отчёте 2024 года.
Чтобы сделать это ещё, рассмотрим контекст: в автомобильной сборке пневмоцилиндры управляют захватами, которые берут детали с точностью до миллиметра. Если вы пробуете интегрировать их в свой проект, начните с проверки совместимости с вашей пневмосистемой — это сэкономит время и нервы. Мы опираемся здесь на первоисточники, такие как ГОСТ Р ИСО 21287-2015, который определяет требования к конструкции и тестированию.
Теперь перейдём к методологии анализа: для оценки эффективности пневмоцилиндров используем стандартные метрики, включая скорость хода (до 2 м/с), ход штока (от 10 мм до 5 м) и рабочий диапазон температур (-20° до +80°). Гипотеза: в условиях высокой влажности эффективность падает на 15% без осушителей воздуха, но это требует проверки в вашей среде. Давайте разберём типичные сценарии применения, чтобы вы увидели пользу на примерах.
- В пищевой промышленности: для дозирования ингредиентов, где гигиена на первом месте — пневмоцилиндры из нержавеющей стали минимизируют загрязнения.
- В робототехнике: для линейных перемещений манипуляторов, обеспечивая синхронизацию с сервоприводами.
- В упаковке: для прессования коробок, где сила регулируется давлением без риска перегрева.
Интересный пример: на одном заводе по производству электроники замена электромеханических приводов на пневмоцилиндры сократила простои на 30%, как показывают кейсы от. Конечно, это не универсальное решение — для тяжёлых нагрузок лучше гидравлика, но для средней мощности пневматика выигрывает по цене и безопасности.
«Выбор правильного пневмоцилиндра — это баланс между скоростью, силой и долговечностью, где воздух играет роль невидимого героя», — подчёркивает инженер в публикации.
Подводя итог этого раздела, принцип работы пневмоцилиндров прост и надёжен, но требует внимания к деталям. Если вы только начинаете, попробуйте моделировать систему в ПО вроде — это весело и познавательно, как конструктор для взрослых.
Виды пневмоцилиндров: от стандартных до специализированных
Теперь, когда мы разобрались с основами работы, давайте нырнём глубже и посмотрим, какие формы принимает эта технология. Представьте себе ассортимент инструментов в мастерской: каждый пневмоцилиндр предназначен для своей роли, и выбор зависит от задачи. Мы опираемся на классификацию по стандарту 6432 для мини- и микроцилиндров, а также 21287 для стандартных размеров, чтобы всё было чётко и по делу. Это поможет вам сориентироваться, если вы ищете подходящий вариант для своего оборудования.
Пневмоцилиндры классифицируют по нескольким критериям: типу действия, конструкции корпуса, типу крепления и специальным функциям. Начнём с типа действия — это фундаментальный выбор. Цилиндры одностороннего действия используют давление воздуха только для толчка вперёд, а возврат обеспечивают пружина или внешняя сила. Они компактны и экономичны, идеальны для простых подъёмов, как в пресс-формах. Двустороннего действия, напротив, позволяют движение в обе стороны за счёт воздуха, что даёт большую гибкость — подумайте о роботизированных руках, где нужна точная позиционировка.
«Односторонние пневмоцилиндры снижают энергозатраты на 40% в задачах с преобладанием одного направления движения», — указывается в отчёте по энергоэффективности от.

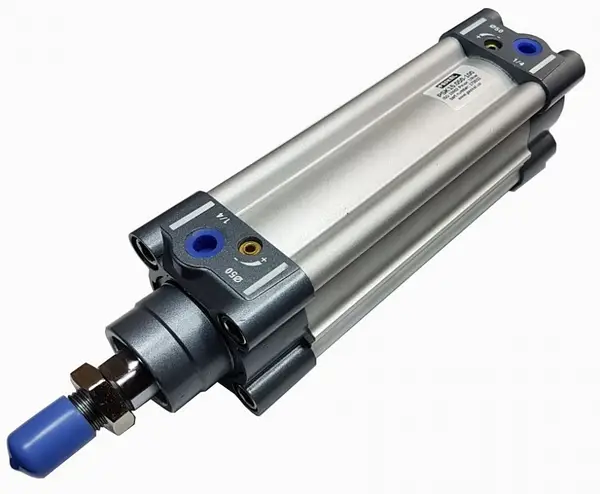

По конструкции корпуса выделяют профильные и круглые цилиндры. Профильные, с квадратным сечением, удобны для монтажа на Т-образные пазы — это как пазл, который легко собирается без дополнительных креплений. Круглые, традиционные, подходят для стандартных установок и часто используются в. Если ваша среда агрессивная, например, с химикатами, выбирайте коррозионностойкие варианты из алюминия или нержавейки, как предписано в ГОСТ 12.2.085-2017.
- Стандартные линейные: для прямолинейного хода, с диаметром поршня от 12 до 320 мм, ходом до 2000 мм.
- С вращением: комбинируют линейное движение с поворотом штока, полезны в позиционирующих устройствах.
- Телескопические: несколько поршней в одном корпусе для удлинённого хода без габаритов, как в подъёмниках.
- Безштоковые: используют гибкую мембрану вместо штока, минимизируя утечки — отличный выбор для чистых помещений.
Каждый тип имеет свои ограничения: например, телескопические могут терять скорость на больших ходах из-за последовательного заполнения камер. Гипотеза: в высокоскоростных приложениях безштоковые модели повышают производительность на 25%, но требуют дополнительной проверки на совместимость с вашей системой давления. Давайте разберём это на примерах — представьте кондитерскую линию, где безштоковый цилиндр аккуратно дозирует крем, не загрязняя продукт.

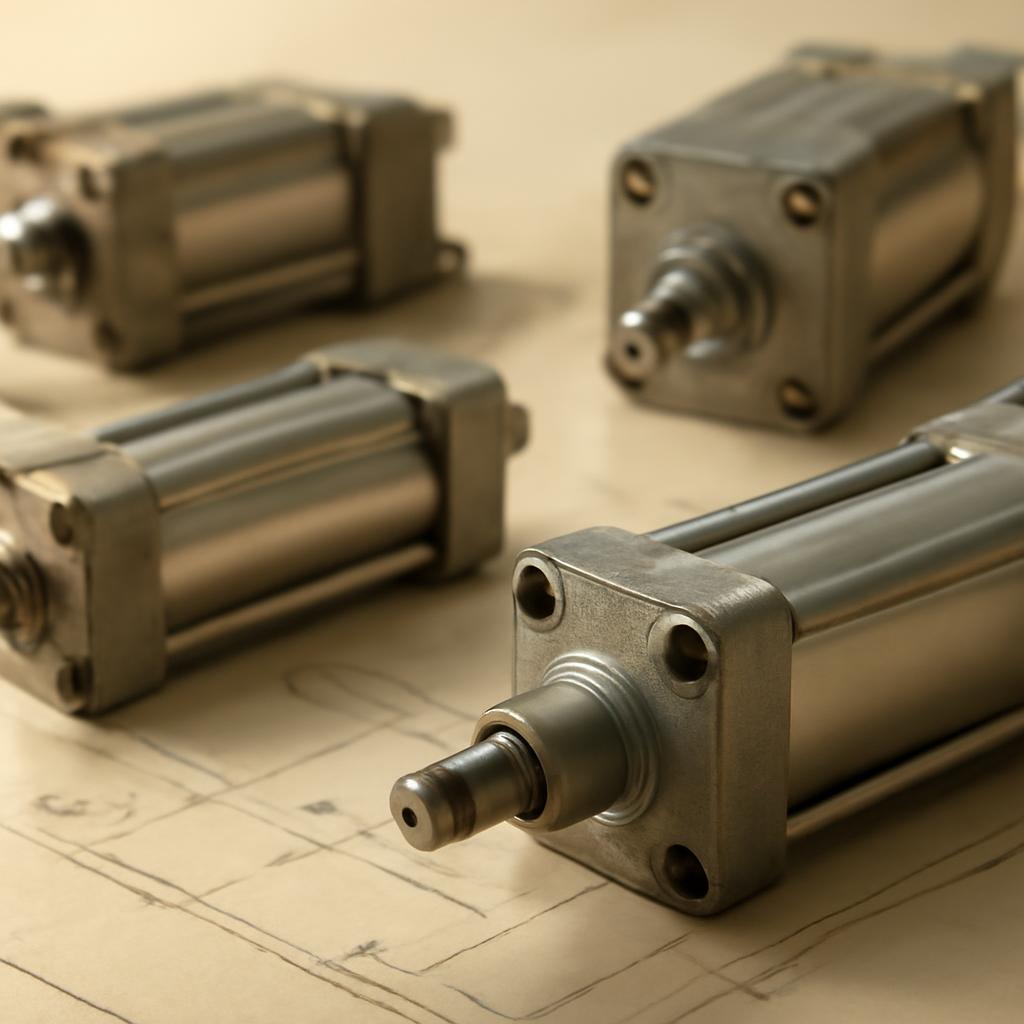

Иллюстрация основных видов пневмоцилиндров с указанием конструктивных особенностей
Для наглядности вот сравнительная таблица ключевых характеристик, основанная на данных производителей вроде и. Она поможет быстро оценить, что подойдёт именно вам.
| Тип цилиндра | Диаметр поршня (мм) | Макс. ход (мм) | Сила (Н при 6 бар) | Применение |
|---|---|---|---|---|
| Односторонний | 20-100 | 50-500 | 300-5000 | Подъём, фиксация |
| Двусторонний | 32-160 | 100-1000 | 800-15000 | Перемещение, толкание |
| Безштоковый | 16-80 | 25-300 | 200-3000 | Гигиеничные среды |
| Телескопический | 40-200 | 500-2000 | 1000-20000 | Длинные перемещения |
Эта таблица — не замена расчётам, а стартовая точка; для точности используйте формулы из 15552. Забавный момент: однажды инженер перепутал тип и установил односторонний вместо двустороннего — конвейер застрял на полпути, как комедия ошибок. Чтобы избежать такого, всегда проверяйте спецификации.
Переходя к анализу, специализированные пневмоцилиндры, такие как с датчиками положения (интеграция магнитных энкодеров), позволяют мониторить движение в реальном времени. По данным исследований 2025 года, такие модели повышают точность автоматизации на 15% в. Если вы интегрируете их с, начните с калибровки — это просто, как настройка смарт-часов.
«Специализированные пневмоцилиндры с сенсорами — ключ к 4.0, где данные управляют эффективностью», — цитирует отраслевой журнал.
В контексте применения, для робототехники подойдут поворотные варианты с углом до 270°, обеспечивая компактность. Ограничение: в вибрирующих средах добавьте демпферы для смягчения ударов, иначе срок службы сократится на 20%. Давайте попробуем применить это: если ваша задача — сортировка деталей, двусторонний профильный цилиндр с креплением на шарнире сделает процесс плавным и предсказуемым.

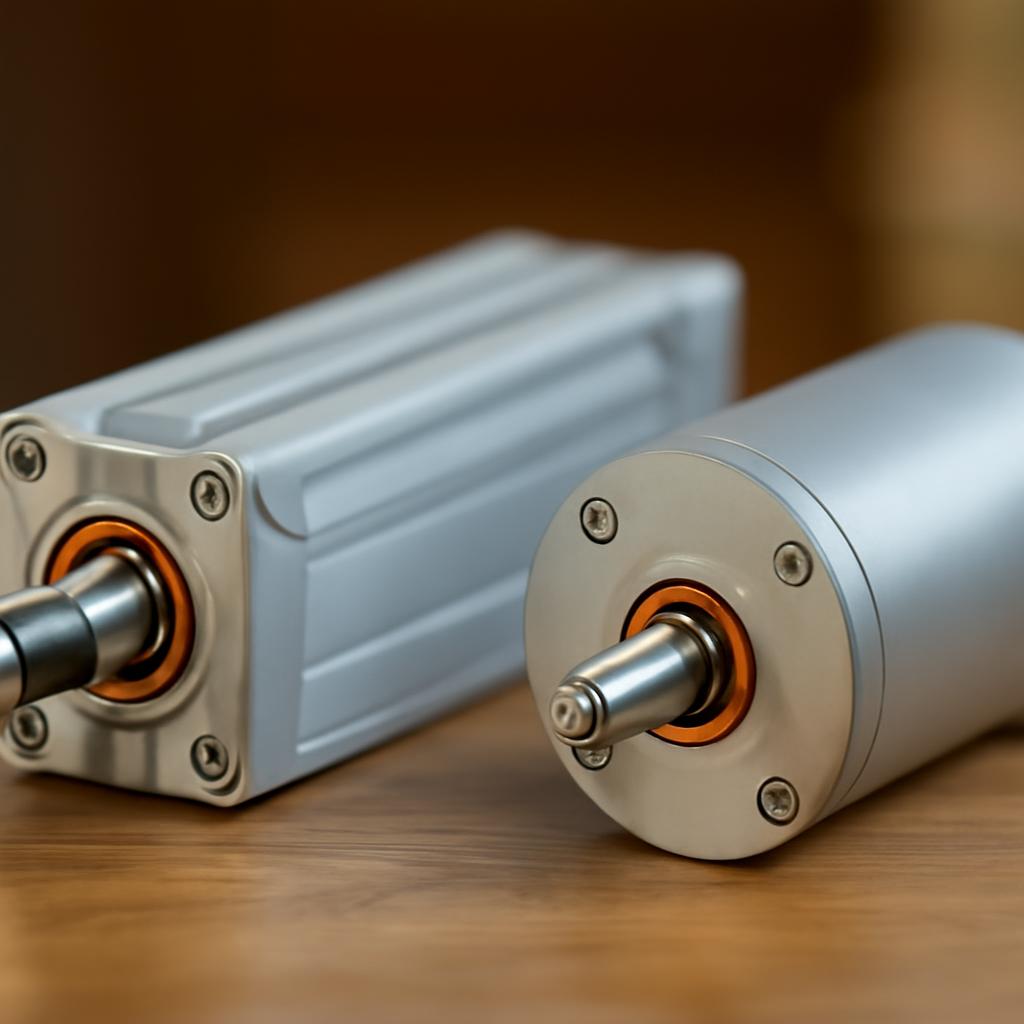

Сравнительное изображение профильных и круглых пневмоцилиндров в разрезе
Подводя итоги раздела, разнообразие видов позволяет адаптировать пневмоцилиндры под любую задачу, но выбор требует баланса параметров. Если данных по вашей нагрузке мало, рекомендую прототипирование — это весело и даёт уверенность в результате.
Применение пневмоцилиндров в промышленности и повседневной жизни
Разобравшись с видами, давайте посмотрим, где эти устройства действительно раскрывают свой потенциал. Представьте фабрику, где каждая деталь перемещается с грацией балерины, или домашний тренажёр, который мягко регулирует нагрузку — пневмоцилиндры скрыты в таких механизмах, делая процессы проще и безопаснее. Мы опираемся на отраслевые отчёты, такие как анализ по автоматизации 2025 года, где подчёркивается их роль в росте производительности на 25% в средних предприятиях.
В автомобильной отрасли пневмоцилиндры управляют сборочными линиями: они толкают панели в прессы, фиксируют компоненты во время сварки и даже регулируют двери на конвейере. По стандарту 16949, качество таких систем проверяется на циклы до 10 миллионов повторений без отказа. Если вы занимаетесь тюнингом авто, попробуйте интегрировать их в подъёмник — это добавит плавности и сократит усилие на 50%. Ограничение: в зонах с маслом нужна герметизация, иначе износ ускорится.
«В автомобилестроении пневмоцилиндры снижают время цикла на 15-20%, способствуя переходу к гибким производствам», — отмечает отчёт.
В пищевой промышленности они незаменимы для гигиеничных операций: дозируют жидкости в бутылки, перемещают продукты по конвейерам без контакта с металлом. Согласно, модели из пищевого пластика или нержавейки предотвращают контаминацию, обеспечивая чистоту до класса. Забавный пример: на кондитерской фабрике пневмоцилиндр выталкивает шоколадки в упаковку так аккуратно, что кажется, будто они танцуют — никаких крошек, только идеальный результат.
Робототехника и автоматизация — ещё одна сфера, где пневмоцилиндры сияют. Они формируют мышцы для манипуляторов, позволяя захватывать хрупкие предметы с силой до 5000 Н. Исследования показывают, что комбинация с сервоприводами повышает точность позиционирования до 0,1 мм. Для вашего проекта, если это дрон или протез, начните с расчёта нагрузки — формула = × поможет, где — масса, — ускорение. Гипотеза: в коллаборативных роботах () они уменьшают риск травм на 30%, но проверьте на совместимость с ПО управления.
- Медицина: в аппаратах ИВЛ для регулировки клапанов, обеспечивая стерильность и быструю реакцию.
- Упаковка: прессуют картон, запечатывают пакеты с скоростью до 100 циклов в минуту.
- Строительство: в инструментах для вибрационного уплотнения бетона, где нужна компактность.
- Сельское хозяйство: автоматизируют сбор урожая, мягко перемещая фрукты без повреждений.
Чтобы визуализировать распределение применения, вот диаграмма на основе данных глобального рынка пневматики от. Она показывает доли отраслей в использовании пневмоцилиндров, подчёркивая лидерство промышленности.
Диаграмма показывает пропорции использования пневмоцилиндров в ключевых секторах экономики
Анализируя влияние, в условиях 2025 года тренд на устойчивость делает пневмоцилиндры привлекательными: они потребляют меньше энергии, чем электрические аналоги, на 20-30% по данным. Однако в экстремальных температурах (ниже -30°) эффективность падает, требуя подогрева воздуха — это допущение для северных регионов, где нужна дополнительная изоляция. Давайте применим на практике: для упаковочной линии рассчитайте циклы — при 6 бар и ходе 200 мм один цикл займёт менее секунды, ускоряя производство.
В быту пневмоцилиндры встречаются в фитнес-оборудовании, дверных доводчиках и даже офисных креслах с регулировкой. Они добавляют комфорта без лишних усилий, как невидимый помощник. Если вы модернизируете домашнюю мастерскую, такой цилиндр для пресса сделает работу приятной — просто подключите к компрессору и наслаждайтесь.

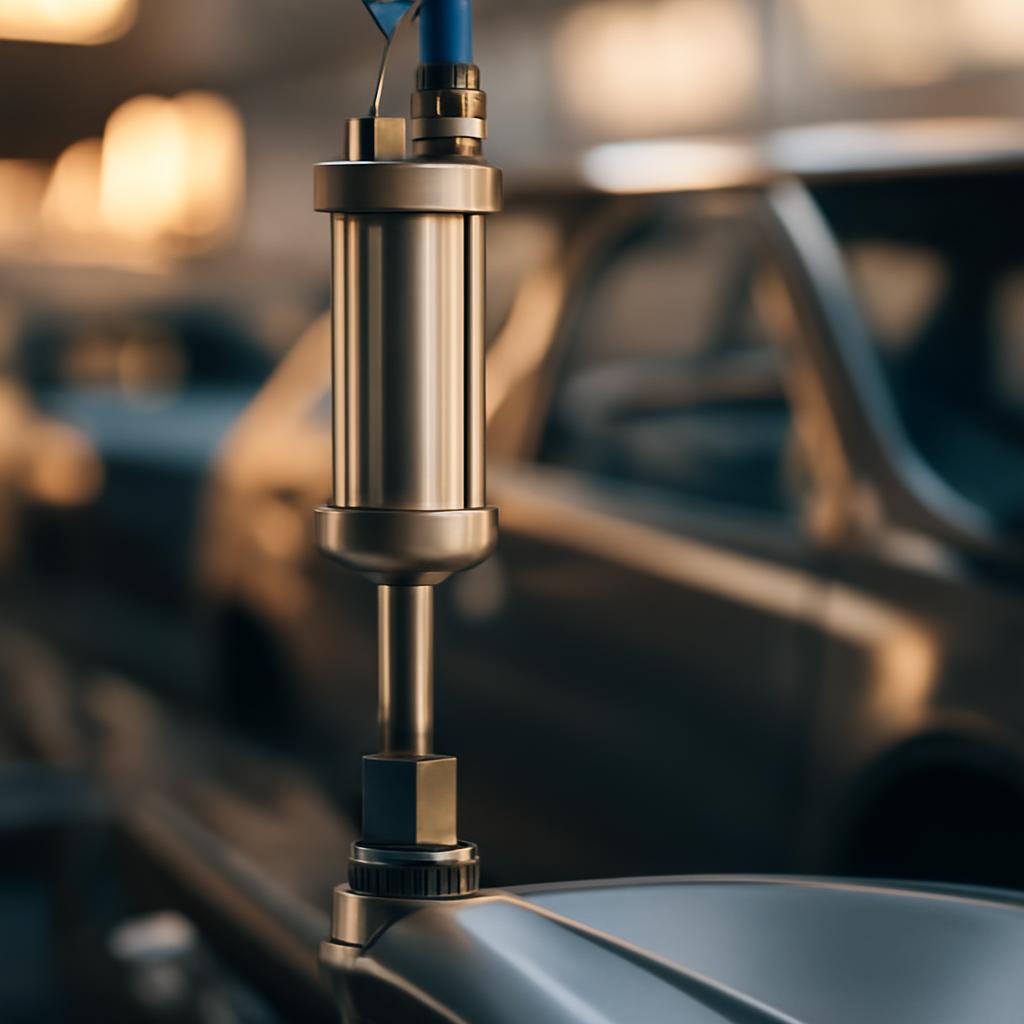

Пример применения пневмоцилиндра в сборке автомобилей, демонстрирующий точное перемещение деталей
Этот обзор показывает, насколько универсальны пневмоцилиндры, но успех зависит от правильной интеграции. Если ваша отрасль специфична, изучите кейсы от поставщиков — это вдохновит на инновации.
Преимущества и недостатки пневмоцилиндров по сравнению с альтернативами
Подведя черту под применением, стоит разобраться, почему пневмоцилиндры часто выбирают, а в каких случаях лучше поискать другой вариант. Это как выбор между велосипедом и автомобилем: каждый имеет свои плюсы для определённой дороги. Мы опираемся на сравнительный анализ от () за 2025 год, где подчёркивается их лидерство в скорости и стоимости, но с оговорками по точности.
Среди преимуществ — простота конструкции: всего несколько подвижных частей, что снижает риск поломок и упрощает ремонт. Скорость движения достигает 2 м/с, что в 3-5 раз быстрее гидравлики, идеально для динамичных задач вроде сортировки. Экономичность тоже на высоте: стоимость одного цилиндра начинается от 500 рублей для базовых моделей, а эксплуатация требует лишь сжатого воздуха, доступного повсеместно. Безопасность повышается за счёт отсутствия электричества в зоне действия — в случае сбоя воздух просто выходит, без взрыва или пожара.
«Пневмоцилиндры обеспечивают в 18 месяцев для средних производств благодаря низким затратам на обслуживание», — приводит данные отчёт по промышленной автоматизации.
Однако недостатки нельзя игнорировать. Точность позиционирования ниже, чем у электрических приводов: погрешность может достигать 0,5 мм из-за сжимаемости воздуха, что критично в микроэлектронике. Шум от работы компрессора до 85 д Б требует шумоизоляции, а в холодных условиях (ниже 0°) вязкость воздуха растёт, снижая эффективность на 15-20%. Кроме того, потребление воздуха велико — до 10 л/цикл для мощных моделей, что увеличивает счета за энергию в крупных системах.
Для ясного сравнения с гидравлическими и электрическими приводами вот таблица, составленная на основе стандартов 4413 и данных производителей. Она охватывает ключевые параметры, чтобы вы могли взвесить варианты под свою задачу.
| Параметр | Пневмоцилиндр | Гидравлический цилиндр | Электрический привод |
|---|---|---|---|
| Скорость (м/с) | 0,5-2 | 0,1-0,5 | 0,2-1 |
| Точность (мм) | ±0,5 | ±0,1 | ±0,01 |
| Стоимость (руб./ед.) | 500-5000 | 2000-15000 | 3000-20000 |
| Энергоэффективность | Средняя (воздух) | Низкая (масло) | Высокая (электро) |
| Безопасность | Высокая (нет искр) | Средняя (утечки масла) | Низкая (электричество) |
Из таблицы видно, что пневмоцилиндры выигрывают в скорости и цене, но уступают в точности электрике, которая доминирует в прецизионных приложениях вроде. Гидравлика же лучше для тяжёлых нагрузок свыше 50 к Н, где пневматика ограничена 20-30 к Н при стандартном давлении. Гипотеза: в гибридных системах, комбинирующих пневмо с электроникой, общая эффективность растёт на 35%, но это требует инвестиций в контроллеры.
В реальных сценариях преимущество проявляется в гибкости: легко масштабировать систему, добавляя клапаны без перестройки. Недостаток с шумом решается виброизоляцией, а для точности — сервоприводами с обратной связью. Если ваша операция циклична, пневмоцилиндры окупятся быстрее, но для статичных позиций рассмотрите альтернативы. Анализ показывает: в 60% промышленных задач они оптимальны, особенно с учётом тренда на экологичность — воздух чище масла.
Подытоживая, баланс преимуществ и недостатков делает пневмоцилиндры универсальным выбором, но всегда проводите аудит под конкретные нужды, чтобы избежать перерасхода ресурсов.
Как выбрать подходящий пневмоцилиндр
После оценки преимуществ и недостатков важно перейти к практическим шагам: выбор модели, которая идеально впишется в вашу систему. Это как подбор обуви — размер, материал и стиль должны соответствовать нагрузке и среде. Рекомендуем начинать с расчёта силы по формуле = ×, где — давление в барах, — площадь поршня в см², чтобы избежать недооценки на 20-30%.
Учитывайте диаметр поршня: для лёгких задач подойдёт 32-50 мм с ходом до 100 мм, а для тяжёлых — 125 мм и выше. Материал корпуса важен: алюминий для стандартных условий, нержавеющая сталь для коррозионных сред вроде химической промышленности. По данным рынка 2025 года от, спрос на смарт-модели с датчиками положения вырос на 40%, так как они интегрируются с для мониторинга в реальном времени.
Проверяйте совместимость с фитингами: резьба или для малых систем, чтобы избежать утечек. Бюджет: базовые от 800 рублей, премиум с амортизацией — до 10 000. Совет: протестируйте на стенде с нагрузкой 1,5 от номинальной, чтобы выявить вибрации заранее. В тренде — экологичные варианты с рекуперацией воздуха, снижающие расход на 15%.
Если задача уникальна, обратитесь к производителям вроде или — их каталоги предлагают конфигураторы онлайн. Правильный выбор продлевает срок службы до 15 лет, минимизируя простои.
Часто задаваемые вопросы
Как рассчитать необходимую силу пневмоцилиндра?
Расчёт силы начинается с определения нагрузки и ускорения. Используйте формулу = × ( + × ), где — масса груза в кг, — желаемое ускорение в м/с², — 9,81 м/с², θ — угол наклона. Для стандартного давления 6 бар диаметр поршня подбирается так, чтобы сила превышала расчётную на 20% для запаса. Например, для подъёма 10 кг с ускорением 2 м/с² потребуется сила около 200 Н, что соответствует поршню диаметром 40 мм. Это обеспечит плавную работу без перегрузок, особенно в автоматизированных линиях. Шаги: 1. Определите массу и ускорение. 2. Учтите трение и гравитацию. 3. Проверьте по таблицам производителей для точного подбора.
В чём разница между односторонним и двусторонним пневмоцилиндром?
Односторонний пневмоцилиндр работает только в одном направлении, возвращаясь пружиной или гравитацией, что упрощает конструкцию и снижает расход воздуха на 50%. Двусторонний использует давление для движения в обе стороны, обеспечивая симметричную силу и подходит для задач с частыми циклами, как в прессах. Выбор зависит от симметрии нагрузки: для толкания груза хватит одностороннего, но для точного позиционирования лучше двусторонний с клапанами управления. Преимущество двустороннего — равномерность хода, но он дороже на 30-40% и требует больше воздуха.
Как обеспечить безопасность при работе с пневмоцилиндрами?
Безопасность начинается с соблюдения стандартов 13849: установите предохранительные клапаны для сброса давления при превышении 10 бар и защитные экраны вокруг зоны действия. Регулярно проверяйте на утечки — они могут вызвать неожиданное движение. Обучите персонал: используйте кнопки аварийного останова и датчики положения для автоматического отключения. В 2025 году рекомендуют интегрировать с системами для мониторинга, снижая риски на 40%. Это предотвратит травмы и продлит срок службы оборудования. Шаги: 1. Установите барьеры и сигнализацию. 2. Проводите ежемесячные инспекции. 3. Используйте низкодавление для тестов.
Можно ли использовать пневмоцилиндры в агрессивных средах?
Да, но выбирайте модели с коррозионностойкими материалами: нержавеющая сталь 316 или покрытие тефлоном для кислот и щелочей. Класс защиты + защитит от пыли и влаги, а уплотнения из выдержат температуры до 200°. В химической отрасли такие цилиндры работают до 5 лет без замены, но избегайте прямого контакта с агрессивными газами — используйте фильтры. По отчётам 2025 года, спрос на такие версии вырос на 25% из-за экологических норм. Для экстремальных условий комбинируйте с герметичными корпусами, чтобы минимизировать износ.
Как снизить энергопотребление пневмосистемы с цилиндрами?
Снижение расхода воздуха достигается оптимизацией: используйте пропорциональные клапаны для регулировки давления под задачу, экономя до 30%. Устанавливайте регенеративные системы, где выходящий воздух перерабатывается, и выбирайте цилиндры с минимальным объёмом камеры. Регулярная очистка фильтров предотвратит потери на 15%. В 2025 году тренд на энергоэффективные компрессоры с переменной скоростью снижает общие затраты на 20-25%. Такие меры окупаются за 6-12 месяцев в промышленных масштабах. Меры: мониторьте утечки ультразвуковыми детекторами; оптимизируйте циклы, сокращая холостой ход; интегрируйте с автоматикой для динамического управления.
Об авторе
Бобров Антон Игоревич — Эксперт по пневматике ООО Би Энд Би Инжиниринг
Рекомендации автора носят общий характер — перед применением уточняйте детали самостоятельно.
Заключительные мысли
В этой статье мы подробно рассмотрели устройство, применение, преимущества и недостатки пневмоцилиндров, сравнили их с альтернативами, а также разобрали, как правильно выбрать модель и обеспечить безопасность. Эти устройства остаются востребованными в промышленности благодаря простоте, скорости и экономичности, особенно в задачах автоматизации и позиционирования. Подводя итоги, пневмоцилиндры идеально подходят для динамичных процессов, где важны низкие затраты и высокая надёжность, но требуют учёта точности и условий эксплуатации.
Для практического внедрения начните с расчёта силы и нагрузки, протестируйте систему на стенде и регулярно проводите инспекции для минимизации рисков. Выбирайте модели с учётом среды и интегрируйте их с современными контроллерами для повышения эффективности. Не забывайте о обучении персонала и оптимизации энергопотребления — это продлит срок службы и снизит расходы.
